Výzvy v aplikácii
- Veľmi náročné prostredie: bahno, voda, prach a rastlinné zvyšky
- Naklonené sily, nárazy a dopady kameňov
- Vyššie rýchlosti strojov (pre vyššiu produktivitu)
- Zabrániť výpadkom orbových strojov počas sezóny
Ak nie sú ložiská orby prispôsobené a pripravené na tieto druhy podmienok, môže to ľahko viesť k poškodeniu a predčasnému zlyhaniu. To platí najmä v prípade, ak tesnenie zlyhá alebo ak sa relubrikované ložisko pravidelne nereztruje. Takéto udalosti znižujú produktivitu, zvyšujú náklady na údržbu a znižujú celkovú ziskovosť. Môže to tiež ovplyvniť presnosť a tým aj kvalitu práce poľnohospodára.
Primárna orba
DISKOVÝ PLUH
Typické podmienky pre aplikácie diskového pluhu
Prvotná hlavná operácia práce so pôdou navrhnutá na hĺbkovú orbu pôdy s cieľom zmierniť pevnosť pôdy, zakryť rastlinný materiál a preusporiadať agregáty sa nazýva primárna orba. Hlavným nástrojom používaným na primárnu orbu je pluh. Orba spočíva v podstate v otváraní vrchného kôry pôdy, lámaní hrudiek a pripravovaní pôdy pre zasiatie semien. Jedným z pluhov je diskový pluh. Diskový pluh reže, otočí a v niektorých prípadoch láme polotovary prostredníctvom samostatne namontovaných veľkých oceľových konkávnych diskov. Diskový pluh je navrhnutý na znižovanie trenia vytvorením valcového dna pluhu namiesto posuvného dna pluhu, ako je to v prípade pluhu s radlicou. Diskový pluh dobre funguje tam, kde pluhy s radlicou nefungujú uspokojivo.
Výzvy v aplikácii
- Veľmi náročné prostredie: bahno, voda, prach a rastlinné zvyšky
- Vysoké naklonené sily, nárazy a dopady kameňov
- Zabrániť výpadkom diskového pluhu počas sezóny
SKF Agri Hub Diskový pluh
Spoločnosť SKF navrhla a vyvinula pripravený na montáž a demontáž SKF Agri Hub Diskový pluh.
Výhody
- Výrobcovia originálnych dielov (OEM)
- Zjednodušený dodávateľský reťazec
- Nižšie náklady na montáž
- Koneční používatelia
- Znížený výpadok prevádzky
- Zvýšená životnosť počas sezóny
- Bez nutnosti relubrikácie

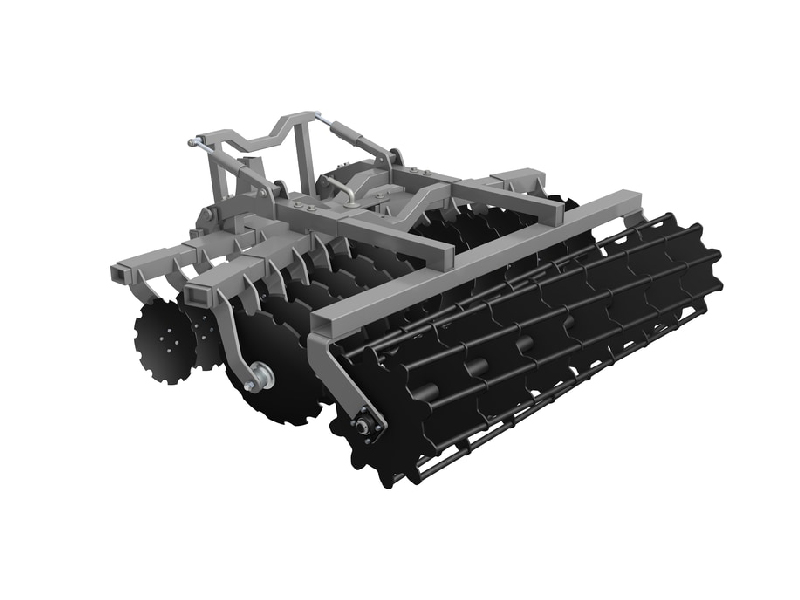

Nezávislý orbový disk
Typické podmienky pre nezávislé aplikácie disku
- Rýchlosť disku: 90–350 ot/min
- Rýchlosť traktora: až do 20 km/h
Riešenia pre nezávislé aplikácie disku
Medzi mnohými produktmi, ktoré boli špeciálne vyvinuté na zvládanie náročných podmienok pre nezávislé aplikácie disku, SKF ponúka ložiská aj kompletné náboje. Jedným z najodolnejších riešení je SKF Agri Hub, pozostávajúci z ložísk s uhlovým stykom, ktoré sú navoskované a uzavreté na celý život, s kazetovým tesnením, pripojovacím hriadeľom pre plochú rozhranie a flanžou pre montáž disku. Integrovaná povaha náboja uľahčuje montáž a predlžuje jeho životnosť s cieľom maximalizovať výnos a dostupnosť poľnohospodárskych strojov.
Výhody SKF Agri Hub pre orbu
- Výrobcovia originálnych dielov (OEM)
- Nákladovo efektívne riešenie
- Vyššia kvalita a spoľahlivosť produktu
- Podporuje snahy o udržateľnosť
- Znižuje montážne časy
- Koneční používatelia
- Zvýšená produktivita a ziskovosť farmy
- Bez nutnosti relubrikácie
- Environmentálne priateľské
- Ľahká inštalácia / výmena
Skupinový disk
Typické podmienky pre aplikácie skupinového disku
- Rýchlosť traktora až do 12 km/h
- Využíva dva až tri podporné ložiská na spoločnom hriadeli so viacerými diskami rozmiestnenými s pomocou valcov
- Konštantný a nepredvídateľný pohyb hradného hriadela môže vytvoriť vážny stres na vnútorných častiach podporných ložísk
- Veľká pracovná hĺbka umiestňuje ložiská priamo do prúdu pôdy a rastlinných zvyškov
Riešenia pre aplikácie skupinového disku
Jedným z najčastejšie používaných usporiadaní ložísk pre aplikácie skupinového disku je ložiskový blok na ramene (trunnion housing).
Výhody a funkčné vlastnosti PEER Tillage Trunnion Unit (TTU):
- Montáž pomocou skrutiek
- Priamo vymeniteľné štandardné jednotky v priemysle
- Schopnosť odolávať statickému odchyľovaniu, čo umožňuje montáž na nepresné montážne plochy
- Zvýšená produktivita a životnosť ložiska v poli
- Schopnosť odolávať dynamickému odchyľovaniu, čo môže znížiť vnútorné poškodenie ložiska
- Ochrana pred nárazovým zaťažením vďaka vysokej triede oceľovej liatiny ložiskového bloku
- Patentovaný systém tesnenia môže eliminovať potrebu pre relubrikáciu
Valcový kôš pre nezávislý orbový disk a skupinový disk
Typické podmienky pre aplikácie valcového kosu
- Dve ložiskové jednotky, jedna na každom konci finišéra.
- Prevádzkuje sa blízko / priamo v pôde.
- Podlieha vysokým silám odchyľovania
- staticky v dôsledku nepresných montážnych plôch a
- dynamicky v dôsledku širokej ložiskovej šírky a odchýlok v prípojných bodoch.
Riešenia pre aplikácie valcového kosu
Ložiskové usporiadania najlepšie vhodné pre aplikácie valcového kosu sú jednotky vložených ložísk so štvorcovým alebo oválnym flanšom od spoločnosti SKF. Existujú v rôznych konštrukčných variantoch. Spoločné pre všetky riešenia vložených ložísk pre poľnohospodárske aplikácie je, že sú bez nutnosti relubrikácie a majú päť-perové tesnenie, ktoré odoláva náročným prevádzkovým podmienkam.
Výhody jednotiek vložených ložísk
- Výrobcovia originálnych dielov (OEM)
- Diferencované konštrukčné riešenia
- Znížená záruka, náklady na inžinierstvo, testovanie a montáž
- Koneční používatelia
- Predĺžte životnosť až o 30% až 50% pri použití päť-perového tesnenia
- Zvýšte produktivitu na farme
- Znížte náklady na údržbu a vlastníctvo
- Znížte environmentálny vplyv
1) Na základe testovania od spoločnosti SKF v porovnaní s konvenčnými ložiskami. Úspory a výsledky sa môžu líšiť v konkrétnych aplikáciách.
Primárna orba – Diskový pluh
Agri Hub P100 1)
Typ 1
Designation |
Type |
Number of holes |
Size ofholes |
Pitch diameter |
Performance |
Disc diameter |
– |
| – | – | mm | – | mm |
Disc – Agri Hub BX-AGPU40236X4N01-MC |
1 |
4 |
15 |
236,22 |
P100 |
up to 710 |
Sekundárna orba – Nezávislý orbový disk
Agri Hub T50
Typ 2
Agri Hub T50/T200
Typ 3
Agri Hub T50/T100
Typ 4
Agri Hub T100/T200
Typ 5
|
Designation |
Type |
Pitchdiameter |
Holes |
ShaftThread |
Arm Holeround/flat |
Housingwidth |
Totalwidth |
Performance |
Discdiameter |
|
– |
|
mm |
– |
mm |
|
|
|
– |
mm |
|
Independent tillage disc – AgriHub |
|
|
|
|
|
|
|
|
|
|
AGHU2898X4E-DSCS |
2 |
98,0 |
4 |
M22x1,5 |
28/25,5 |
60,0 |
102,0 |
T50 |
up to 610 |
|
AGHU2898X5E-DSCS |
2 |
98,0 |
5 |
M22x1,5 |
28/25,5 |
60,0 |
102,0 |
T50 |
up to 610 |
|
AGHU2898X6E-DSCS |
2 |
98,0 |
6 |
M22x1,5 |
28/25,5 |
60,0 |
102,0 |
T50 |
up to 610 |
|
PER.HUB30-001 |
2 |
98,0 |
4 |
M22x1.5 |
28/25,5 |
45,0 |
88,0 |
T50 |
up to 550 |
|
PER.KITHUB30-001 1) |
2 |
98,0 |
4 |
M22x1.5 |
28/25,5 |
45,0 |
88,0 |
T50 |
up to 550 |
|
PER.HUB30-022 |
3 |
98,0 |
4 |
M22x1,5 |
28/25,5 |
60,0 |
112,0 |
T50 |
up to 550 |
|
PER.HUB30-010 |
3 |
98,0 |
4 |
M20x1,0 |
28/23 |
80,0 |
120,0 |
T50 |
up to 550 |
|
PER.KITHUB30-003 1) |
3 |
98,0 |
4 |
M22x1.5 |
28/25,5 |
60,0 |
104,0 |
T50 |
up to 550 |
|
PER.KITHUB30-004 1) |
3 |
98,0 |
6 |
M22x1.5 |
28/25,5 |
60,0 |
102,0 |
T50 |
up to 550 |
|
PER.HUB30-011 |
3 |
98,0 |
4 |
M22x1,5 |
28/25,5 |
62,0 |
98,0 |
T50 |
up to 550 |
|
BAA 0003 |
4 |
98,0 |
4 |
hole 30 |
30 |
58,5 |
59,0 |
T100 |
up to 610 |
|
BAA 0003 A |
4 |
98,0 |
4 |
hole 30 |
30 |
59,0 |
59,0 |
T100 |
up to 610 |
|
BAA-0004 |
5 |
98,0 |
4 |
M22x1,5 |
28/25,5 |
60,0 |
102,0 |
T100 |
up to 610 |
|
BAA 0005 |
5 |
98,0 |
4 |
M24x2,0 |
28/25,5 |
60,0 |
105,0 |
T100 |
up to 610 |
|
BAA-0006 |
5 |
98,0 |
6 |
M22x1,5 |
28/25,5 |
60,0 |
102,0 |
T100 |
up to 610 |
|
BAA-0012 |
5 |
98,0 |
5 |
M22x1,5 |
28/25,5 |
60,0 |
102,0 |
T100 |
up to 610 |
|
BAA-0013 |
5 |
98,0 |
6 |
M24x2,0 |
30/27,5 |
60,0 |
106,0 |
T100 |
up to 610 |
|
BAA-0023 |
5 |
98,0 |
4 |
M22x1,5 |
28/25,5 |
60,0 |
102,0 |
T100 |
up to 610 |
|
BAA-0044 |
5 |
98,0 |
4 |
M22x1,5 |
28/25,5 |
60,0 |
102,0 |
T200 |
up to 610 |
|
BAA-0047 |
5 |
98,0 |
5 |
M22x1,5 |
28/25,5 |
60,0 |
102,0 |
T200 |
up to 610 |
|
BAA-0048 |
5 |
98,0 |
6 |
M22x1,5 |
28/25,5 |
60,0 |
102,0 |
T200 |
up to 610 |
Sekundárna orba – Nezávislý orbový disk
Agri Hub T50/T200
Typ 1
Agri Hub T50/T200
Typ 2
Designation |
Type |
Pitchdiameter |
Holes |
ShaftThread |
Arm Holeround/flat |
Housingwidth |
Totalwidth |
Perfor-mance |
Discdiameter |
– |
| mm | – | mm |
|
|
| – | mm |
Independent tillage disc – AgriHub PER.KITHUB35-001 1) |
1 |
112,0 |
5 |
M24x2,0 |
30/28 |
52,5 |
98,5 |
T50 |
up to 610 |
PER.HUB35-005 | 1 | 112,0 | 5 | M24x2 | 30/28 | 53,5 | 98,5 | T50 | 600-650 |
PER.KITHUB35-002 1) | 1 | 150,0 | 6 | M24x2,0 | 30/28 | 61,0 | 116,0 | T50 | 600-650 |
PER.HUB35-006 | 1 | 150,0 | 6 | M24x2 | 30/28 | 61,0 | 119,0 | T50 | 600-650 |
PER.HUB40-008 | 1 | 113,0 | 5 | M27x2 | 36/33,5 | 55,0 | 111,0 | T50 | up to 700 |
PER.HUB40-009 | 1 | 130,0 | 6 | M27x2 | 36/33,5 | 55,0 | 111,0 | T50 | up to 700 |
PER.HUB40-001 | 1 | 140,0 | 5 | M27x2 | 36/33,5 | 55,0 | 111,0 | T50 | up to 700 |
PER.KITHUB40-001 1) | 1 | 140,0 | 5 | M27x2,0 | 36/33,5 | 55,0 | 111,0 | T50 | up to 700 |
PER.HUB40-004 | 1 | 140,0 | 5 | M27x2 | 36/33,5 | 55,0 | 111,0 | T50 | up to 700 |
PER.HUB40-007 | 1 | 140,0 | 5 | M27x2 | 36/33,5 | 55,0 | 111,0 | T50 | up to 700 |
PER.HUB40-002 | 2 | 122,0 | 6 | M20x1,5 | 34/31 | 55,0 | 70,0 | T50 | up to 700 |
BAA-0037 | 2 | 133,3 | 4 | M20x1,5 | 34,9/31 | 67,0 | 82,0 | T200 | up to 750 |
BAA-0045 | 1 | 139,0 | 5 | M24x2 | 34,9/31 | 67,0 | 127,0 | T200 | up to 750 |
1) Položka obsahuje dodatočné montážne súčasti (skrutky, podložky a skrutky).
Sekundárna orba – Nezávislý orbový disk

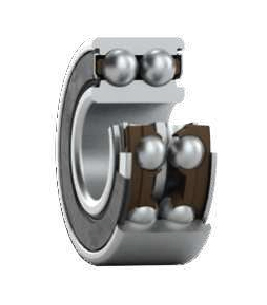

Ložisko dvojradového uhlového kontaktného guličkového typu 3

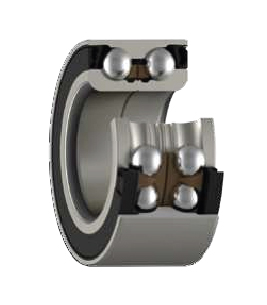

Ložisková jednotka náboja (HBU1) Typ 4
Ložisková jednotka náboja (HBU1T) Typ 5
Designation |
Type |
Bore diameter |
Outer diameter |
Max. width |
Seal type |
– |
| mm |
|
| – |
Independent tillage disc –Double row angular contact ball bearing (DRACBB) | |||||
3206 CETN9 | 3 | 30 | 62 | 23,8 | – |
3206 CE-2RSH1TN9 | 3 | 30 | 62 | 23,8 | 1-lip RS1 |
3306 CETN9 | 3 | 30 | 72 | 30,2 | – |
3306 CE-2RSH1TN9 | 3 | 30 | 72 | 30,2 | 1-lip RS1 |
3207 CETN9 | 3 | 35 | 72 | 27,0 | – |
3207 CE-2RSH1TN9 | 3 | 35 | 72 | 27,0 | 1-lip RS1 |
3307 CETN9 | 3 | 35 | 80 | 34,9 | – |
3307 CE-2RSH1TN9 | 3 | 35 | 80 | 34,9 | 1-lip RS1 |
Independent tillage disc – Hub bearing unit | |||||
BAHB 636187 C | 4 | 40 | 80 | 36,0 | CS |
BTH-1024 AE | 5 | 40 | 73 | 55,0 | CS |
Sekundárna orba – Skupinový disk
Valcové ložisko s širokým vnútorným krúžkom Typ 1
Valcové ložisko s vyrovným vnútorným krúžkom Typ 2
Valcové ložisko s širokým vnútorným krúžkom Typ 3
Valcové ložisko s širokým vnútorným krúžkom Typ 4
Valcové ložisko s vyrovným vnútorným krúžkom Typ 5
Valcové ložisko s širokým vnútorným krúžkom Typ 6
Designation |
Type |
Bore/shaftdiameter |
Outer diameter |
Max. width |
Seal type |
– |
| mm |
|
| – |
Gang disc – Relubricatable bearings |
|
|
|
|
|
PER.GW208SPPB6 | 6 | 26,162 | 80,000 | 36,512 | 3-lip LS |
PER.GW210SPPB4 | 10 | 29,413 | 90,000 | 30,162 | 3-lip LS |
PER.GW208SPP5 | 3 | 29,972 | 80,000 | 36,512 | 3-lip LS |
PER.GW208SPPB5 | 6 | 29,972 | 80,000 | 36,512 | 3-lip LS |
PER.GW208SPPB8 | 6 | 29,972 | 80,000 | 36,512 | 3-lip LS |
PER.GW208SPP17 | 3 | 29,972 | 85,738 | 36,512 | 3-lip LS |
PER.GW209SPPB5 | 6 | 32,512 | 85,000 | 36,512 | 3-lip LS |
PER.GW209SPP8 | 3 | 32,512 | 85,000 | 36,512 | 3-lip LS |
PER.GW211SPP3 | 7 | 38,887 | 100,000 | 33,335 | 3-lip LS |
PER.GW211SPPB3 | 10 | 38,887 | 100,000 | 33,338 | 3-lip LS |
PER.GW211SPP17 | 3 | 38,887 | 100,000 | 44,450 | 3-lip LS |
PER.GW212SPP50 | 3 | 45,466 | 110,000 | 50,800 | 3-lip LS |
PER.GW214SPPB4 | 10 | 52,200 | 125,000 | 39,688 | 3-lip LS |
PER.GW216SPP2 | 3 | 58,738 | 140,000 | 63,500 | 3-lip LS |
PER.GW209RPPB4 | 5 | 38,989 | 85,000 | 30,163 | 3-lip LS |
PER.GW209RPPB2 | 5 | 45,000 | 85,000 | 30,163 | 3-lip LS |
PER.GW209RPPB11 | 4 | 45,161 | 85,000 | 36,512 | 3-lip LS |
PER.GW211RPPB13 | 4 | 45,339 | 100,000 | 33,325 | 3-lip LS |
PER.GW211RPP25 | 1 | 45,339 | 100,000 | 44,450 | 3-lip LS |
PER.GW210RPP54 | 1 | 49,225 | 90,000 | 49,212 | 3-lip LS 1) |
PER.GW214RPPB3 | 5 | 49,225 | 125,000 | 39,688 | 3-lip LS |
PER.GW211RPP53 | 1 | 50,000 | 100,000 | 44,450 | 3-lip LS |
PER.GW211RPPB14 | 4 | 51,181 | 100,000 | 33,338 | 3-lip LS |
PER.GW211RPP32 | 1 | 51,562 | 100,000 | 60,325 | 3-lip LS |
PER.GW211RPPB2 | 5 | 55,575 | 100,000 | 33,338 | 3-lip LS |
PER.GW211RPP2 | 2 | 55,575 | 100,000 | 33,338 | 3-lip LS |
PER.GW211RPPB8 | 4 | 55,575 | 100,000 | 33,338 | 3-lip LS |
PER.GW211RPPB9 | 4 | 55,753 | 100,000 | 39,688 | 3-lip LS |
PER.GW214RPPB6 | 4 | 68,278 | 125,000 | 68,263 | 3-lip LS |
PER.GW214RPP3 | 1 | 68,278 | 125,000 | 68,262 | 3-lip LS |
PER.GW214RPP2 | 2 | 70,000 | 125,000 | 39,688 | 3-lip LS |
PER.GW214RPPB2 | 5 | 70,000 | 125,000 | 39,688 | 3-lip LS |
PER.GW315RPPB11 | 5 | 70,000 | 160,000 | 68,260 | 3-lip LS |
|
|
|
|
|
|
1) S tesnením pridaným zvonka
Sekundárna orba – Skupinový disk
Valcové ložisko s vyrovným vnútorným krúžkom Typ 7
Tesnené valcové ložisko s širokým vnútorným krúžkom Typ 8
Valcové ložisko s širokým vnútorným krúžkom Typ 9
Guľové ložisko s vyrovným vnútorným krúžkom Typ 10
Špeciálne guľové ložisko s širokým vnútorným krúžkom Typ 11
Designation |
Type |
Bore/shaftdiameter |
Outer diameter |
Max. width |
Seal type |
– |
| mm |
|
| – |
Gang disc – Non-relubricatablebearings |
|
|
|
|
|
PER.W208SPP6 | 3 | 26,162 | 80,000 | 36,512 | 3-lip LS |
PER.W208SPPB6 | 6 | 26,162 | 80,000 | 36,512 | 3-lip LS |
PER.W210SPPB4 | 10 | 29,413 | 90,000 | 30,162 | 3-lip LS |
PER.W208SPPB8 | 6 | 29,972 | 80,000 | 36,512 | 3-lip LS |
PER.W208SPP5 | 3 | 29,972 | 80,000 | 36,512 | 3-lip LS |
PER.W208SPP8 | 3 | 29,972 | 80,000 | 36,512 | 3-lip LS |
PER.W208SPPB5 | 6 | 29,972 | 80,000 | 36,512 | 3-lip LS |
PER.W210SPP4-A | 7 | 29,413 | 90,000 | 30,162 | 3-lip LS |
PER.W209SPPB5 | 6 | 32,512 | 85,000 | 36,512 | 3-lip LS |
PER.W211SPP3 | 7 | 38,887 | 100,000 | 33,338 | 3-lip LS |
PER.W211SPPB3 | 10 | 38,887 | 100,000 | 33,338 | 3-lip LS |
PER.W211SPP5 | 3 | 38,887 | 101,600 | 44,450 | 3-lip LS |
PER.W211SPPB6 | 11 | 38,887 | 103,556 | 44,450 | 3-lip LS |
PER.W208RPPB7 | 4 | 30,175 | 80,000 | 30,162 | 3-lip LS |
PER.W208RPPB23 | 4 | 38,113 | 80,000 | 42,862 | 3-lip LS |
PER.W208RPP10 | 1 | 38,113 | 80,000 | 42,862 | 3-lip LS |
PER.W209RPPB4 | 5 | 38,989 | 85,000 | 30,162 | 3-lip LS |
PER.W209RPPB2 | 5 | 45,000 | 85,000 | 30,175 | 3-lip LS |
PER.W210RPPB5 | 5 | 45,339 | 90,000 | 30,162 | 3-lip LS |
PER.W210RPP2 | 2 | 49,225 | 90,000 | 30,162 | 3-lip LS |
PER.W210RPPB2 | 5 | 49,225 | 90,000 | 30,162 | 3-lip LS |
PER.W210R | 9 | 49,225 | 90,000 | 49,212 | – |
PER.W210RPP10 | 1 | 49,225 | 90,000 | 49,212 | 3-lip LS |
PER.W211RPP54 2) | 8 | 52,413 | 100,000 | 55,562 | 3-lip LS |
PER.W211RPP2 | 2 | 55,575 | 100,000 | 33,338 | 3-lip LS |
PER.W211RPPB4 1) | 11 | 55,575 | 100,000 | 55,562 | 3-lip LS |
PER.W211RPP2-A | 2 | 55,575 | 100,000 | 33,338 | 3-lip LS |
PER.W211RPPB2 | 5 | 55,575 | 100,000 | 33,338 | 3-lip LS |
1) Kruhový vrt
2) S odstrániteľnými tesneniami
Sekundárna orba – Skupinový disk
Orbová ložisková jednotka s ramenom (TTU) Typ 1
Orbová ložisková jednotka s ramenom (TTU) Typ 2
Orbová ložisková jednotka s ramenom (TTU) Typ 3
Orbová ložisková jednotka s ramenom (TTU) Typ 4
Orbová ložisková jednotka s podporným blokom (TPU) Typ 5
Orbová jednotka Typ 6
Designation |
Type |
Bore/shaftdiameter |
Base to center line |
Pin/ trunniondiameter |
Distance ofbolt centers |
Seal type |
– |
| mm |
|
|
| – |
Gang disc – TillageunitsPER.GW211SPP17-TTU |
4 |
38,887 |
– |
34,400 |
– |
3-lip LS |
PER.W211SSS59-TTU | 4 | 38,887 | – | 34,925 | – | 6-lip |
PER.GW211RPP25-TTU | 3 | 45,339 | – | 34,400 | – | 3-lip LS |
PER.W211RNN56-TTU-A | 3 | 45,339 | – | 34,925 | – | 7-lip |
PER.W211RNN56-TTU | 3 | 45,339 | – | 34,925 | – | 7-lip |
PER.W214SNN54-TTU | 4 | 50,000 | – | 38,100 | – | 7-lip |
PER.W211RSS58-TTU | 3 | 50,018 | – | 34,925 | – | 6-lip |
PER.W214SNN60-TTUHG | 2 | 41,350 | 105 | – | 155,575 | 7-lip |
PER.W214RSS51-TTUHG | 1 | 68,278 | 90 | – | 165,900 | 6-lip |
PER.W211RSSB57-TPU | 5 | 45,339 | 81 | – | 139,700 | 6-lip |
PER.GW209RPPB22-BR | 6 | 38,989 | – | – | – | 3-lip LS |
PER.GW209RPPB23-BR | 6 | 45,085 | – | – | – | 3-lip LS |
PER.GW211RPPB21-BR | 6 | 45,339 | – | – | – | 3-lip LS |
Sekundárna orba – Valcový kôš
Flanžová jednotka so súpravou skrutiek Typ 7
Flanžová jednotka so súpravou skrutiek Typ 8
Montážna flanžová jednotka Typ 9
Flanžová jednotka s držadlom a zámkovým krkom typu 10
Flanžová jednotka s kulatou hlavou skrutky typu 11
Flanžový disk s kruhovým vrtom Typ 12
|
Designation |
Type |
Bore/shaftdiameter |
Fixing dimensionsquare |
Width to flangebackside |
Seal type |
|
– |
|
mm |
|
|
– |
|
Rolling basket – Flanged unitassembly |
|
|
|
|
|
|
PER.UCNF208A-A |
7 |
40,000 |
101,60 |
51,40 |
5-lip |
|
PER.UCNF208A-B |
7 |
40,000 |
101,60 |
56,70 |
5-lip |
|
PER.UCF208A-C |
7 |
40,000 |
101,60 |
56,70 |
5-lip |
|
PER.UCNF209A-A |
7 |
45,000 |
105,00 |
52,40 |
5-lip |
|
PER.UCNFS210A-A |
7 |
50,000 |
111,10 |
61,60 |
5 and 6-lip |
|
PER.UCNF210A-B |
7 |
50,000 |
111,10 |
60,00 |
5-lip |
|
PER.UCNF210A-A |
7 |
50,000 |
111,10 |
54,80 |
5-lip |
|
PER.UCNFS210A-B |
7 |
50,000 |
111,10 |
61,60 |
5 and 6-lip |
|
PER.UCFX11-32A-A |
7 |
50,800 |
142,90 |
88,60 |
1-lip G |
|
PER.UCFX12-38A-A |
7 |
60,325 |
149,00 |
94,00 |
1-lip G |
|
PER.UCFX13AT-B |
7 |
65,000 |
152,40 |
75,40 |
3-lip LS |
|
PER.W308RRPB52-F-A |
8 |
40,000 |
102,00 |
53,00 |
6-lip |
|
PER.W210RPPB55-F-A |
8 |
50,000 |
111,10 |
46,75 |
7-lip |
|
PER.GW210RPPB55-F-B |
8 |
50,000 |
111,10 |
46,75 |
6-lip |
|
PER.W212RPPB54-F-A |
8 |
60,000 |
142,90 |
54,80 |
6-lip |
|
PER.UCNFT206A-B |
9 |
30,000 |
116,70 |
41,80 |
5-lip |
|
PER.UCNFT206A-A |
9 |
30,000 |
116,70 |
41,80 |
5-lip |
|
PER.W207RPPB61-FT-A |
9 |
35,000 |
130,20 |
36,50 |
6-lip |
|
PER.UCNFT208-A-B |
9 |
40,000 |
143,70 |
51,20 |
5-lip |
|
PER.UCNFT208A-A |
9 |
40,000 |
143,70 |
51,20 |
5-lip |
|
PER.GRNFT206A-A |
10 |
30,000 |
116,70 |
44,00 |
4-lip |
|
PER.UCNFC214A-A |
11 |
70,000 |
125,00 |
74,60 |
5-lip |
|
PER.GFD209RPPB50 2) |
12 |
44,958 |
127,00 |
44,37 |
3-lip LS |
|
PER.GFD211RPPB51-A |
12 |
45,212 |
98,78 |
55,56 |
3-lip LS |
|
PER.GFD211RPPB51 |
12 |
45,212 |
98,78 |
55,56 |
3-lip LS |
|
PER.207RRSB-FC-A 1) |
– |
35,000 |
70,60 |
40,00 |
6-lip |
|
|
|
|
|
|
|
Sekundárna orba – Valcový kôš
Flanžová jednotka s obdĺžnikovým vložkovým ložiskom Typ 1
Flanžová jednotka s kulatým vložkovým ložiskom Typ 2
Ložisková jednotka so valcovou podpornou jednotkou Typ 3
Flanžový disk s obdĺžnikovým otvorom, nie je možné relubrikovať, Typ 4
Designation |
Type |
Bore/shaftdiameter |
Fixingdimensionsquare |
Width to flangebackside |
Width |
PCD |
Seal type |
– |
| mm |
|
|
|
| – |
Rolling basket – Insert bearingunits |
|
|
|
|
|
|
|
FY 35 TF | 1 | 35,000 | 92,0 | 46,4 | – | – | 1-lip 2F |
FY 40 TF | 1 | 40,000 | 101,5 | 54,2 | – | – | 1-lip 2F |
FY 45 TF | 1 | 45,000 | 105,0 | 54,2 | – | – | 1-lip 2F |
FY 50 TF | 1 | 50,000 | 111,0 | 60,6 | – | – | 1-lip 2F |
FY 50 TR | 1 | 50,000 | 111,0 | 60,6 | – | – | 1-lip RF |
FY 60 TF | 1 | 60,000 | 143,0 | 73,7 | – | – | 1-lip 2F |
FYC 40 TF | 2 | 40,000 | – | – | 51,200 | 120 | 1-lip 2F |
FYC 50 TF | 2 | 50,000 | – | – | 54,600 | 138 | 1-lip 2F |
Rolling basket – Roller support bearing unit | |||||||
PER.UCNTFU312-39AS-A | 3 | 61,912 | 152,0 | 78,0 | – | – | 6-lip |
Rolling basket – Flanged disc |
|
|
|
|
|
|
|
PER.RFD209SVVB50 | 4 | 29,972 | – | – | 42,786 | 127 | 5-lip |
Sekundárna orba – Valcový kôš
Flanžový disk s kruhovým otvorom, nie je možné relubrikovať, Typ 5
Flanžový disk s obdĺžnikovým otvorom, nie je možné relubrikovať, Typ 6
Flanžový disk s kruhovým otvorom, možnosť relubrikácie, Typ 7
Flanžový disk s obdĺžnikovým otvorom, možnosť relubrikácie, Typ 8
Designation |
Type |
Bore/shaftdiameter |
Fixing dimensionsquare |
Max. width |
Seal type |
– |
| mm |
|
| – |
Rolling basket – Flanged discPER.FD209RVVB54 |
5 |
32,258 |
127,0 |
42,786 |
5-lip |
PER.FD209RVVB52 | 5 | 38,989 | 127,0 | 42,786 | 5-lip |
PER.FD209RSSB53 | 5 | 38,989 | 127,0 | 42,786 | 6-lip |
PER.FD209RVVB50 | 5 | 44,958 | 127,0 | 44,374 | 5-lip |
PER.FD209RVVB58 | 5 | 44,958 | 127,0 | 42,786 | 5-lip |
PER.FD211RVVB51-A | 5 | 45,212 | 139,7 | 55,562 | 5-lip |
PER.FD211RVVB51 | 5 | 45,212 | 139,7 | 55,562 | 5-lip |
PER.FD211RVVB65 | 5 | 49,225 | 139,7 | 53,975 | 5-lip |
PER.FD211RVVB61 | 5 | 55,575 | 139,7 | 55,486 | 5-lip |
PER.FD212RVVB51 | 5 | 61,000 | 202,2 | 56,000 | 5-lip |
PER.FD209SVVB57 | 6 | 29,972 | 127,0 | 42,786 | 5-lip |
PER.FD209SVVB51 | 6 | 33,020 | 127,0 | 42,786 | 5-lip |
PER.FD211SVVB53 | 6 | 38,887 | 139,7 | 51,000 | 5-lip |
PER.GFD209RPPB52 | 7 | 38,989 | 127,0 | 42,786 | 3-lip LS |
PER.GFD209RPPB58 | 7 | 44,958 | 127,0 | 42,786 | 3-lip LS |
PER.GFD209RPPB50 | 7 | 44,958 | 127,0 | 44,374 | 3-lip LS |
PER.GFD211RPPB51-A | 7 | 45,212 | 139,7 | 55,562 | 3-lip LS |
PER.GFD211RPPB65 | 7 | 49,225 | 139,7 | 53,975 | 3-lip LS |
PER.GFD211RPPB61 | 7 | 55,575 | 139,7 | 55,486 | 3-lip LS |
PER.GFD209SPPB57 | 8 | 29,972 | 127,0 | 42,786 | 3-lip LS |
PER.GFD209SPPB51 | 8 | 33,020 | 127,0 | 42,786 | 3-lip LS |
PER.GFD211SPPB53 | 8 | 38,887 | 139,7 | 50,800 | 3-lip LS |
