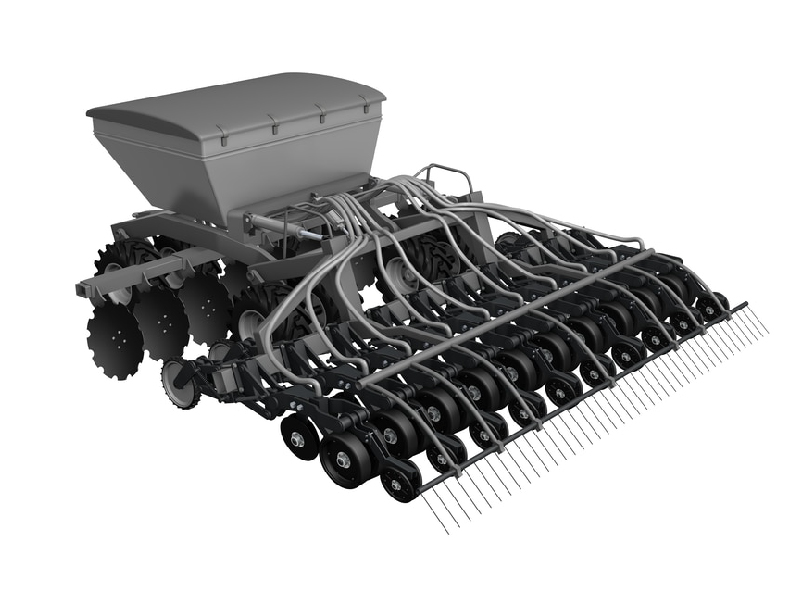

Typické aplikácie zasiatia výsevných zariadení
- Disky na otváranie
- Meracie kolesá
- Zatváracie disky
- Lisovacie kolesá, kolesá pre implementy, hriadele pohonu osivov a označovače radov
Dôsledky nedostatku presnosti alebo nesprávneho umiestnenia semena môžu viesť k jednému alebo viacerým z nasledujúcich:
- Nedostatočné množstvo živín na semená (ak sú semená príliš blízko k sebe)
- Nižšie využitie poľa (ak sú semená príliš ďaleko od seba)
- Obmedzená ventilácia a odpor pôdy bráni vývinu rastlín (ak je semená príliš hlboko)
- Citlivé na povetrie, teplotu, zvieratá a vtáky (ak je semená príliš plytko)
Dôsledkom môže byť zníženie výnosu farmára až o 60% za sezónu.
Výzvy v aplikácii
Využitie výsevných zariadení je veľmi intenzívne počas obmedzeného času, nasledované dlhými obdobiami nečinnosti. Intenzívne obdobia sú charakterizované náročnými environmentálnymi podmienkami a trvajúcou pracovnou aktivitou. Toto využitie má výhodu z predprípravy rastových podmienok v procese orby. Kvôli obmedzenému času dostupnému pre optimálne zasiatie je kľúčové minimalizovať výpadky počas týchto období. Presnosť je opäť jedným z najdôležitejších faktorov a priamo súvisí s a závisí od spoľahlivosti ložísk. Výzvou je udržiavať presné otáčanie bez ohľadu na vonkajšie podmienky.
Otvárač diskov
Typické podmienky pre aplikácie diskových otváračov
Pri otváraní rýľa sú disky nútené do pôdy:
- Ložiskové súpravy sú vystavené blatu, prachu, rastlinným zvyškom a niekedy aj kameňom
- Ložiská a disky sú vystavené vysokým zaťaženiam
Riešenia pre aplikácie diskových otváračov
Agri Hubs pre zasiatie sú špeciálne navrhnuté pre aplikácie zasiatia a diskové otvárače. Ide o plne integrované jednotky zahŕňajúce širokú škálu flexibilných dizajnov a sú kompatibilné s diskami, ktoré vyžadujú externé aj interné montáže. Agri Hubs pre zasiatie disponujú robustným tesnením so piatimi perami, čo znamená, že jednotka nevyžaduje relubrikáciu. Spolu so vložkami z ocele to poskytuje dobrú ochranu ložísk proti pevným kontaminantom, ako sú blato, prach, vlákna a voda. Vďaka tomuto odolnému tesneniu sa môže zvýšiť životnosť ložiska a zároveň možno výrazne znížiť potreba údržby a opráv.
Integrované ložisko je buď štvorbodový jednoriadkový alebo dvojriadkový hlboký gulôčkový ložiskový kontakt v závislosti od potreby kapacity. Flexibilita dizajnu umožňuje tiež vybrať náboj s montážnou flanšou vyrobenou z plechu pre dodatočnú pevnosť.
- Výhody SKF Agri Hub
Pre výrobcov originálnych dielov (OEMs):
- Môže znížiť kombinované náklady na záruku, inžinierstvo, testovanie a montáž až o 50%1)
- Predlžuje životnosť ložiskovej jednotky
- Znižuje časy montáže a chyby
- Diferencuje dizajny
- Rýchle dodanie po celom svete
Pre koncových používateľov:
- Zvyšuje životnosť ložiskovej jednotky až o 40%1)
- Znižuje náklady na údržbu a vlastníctvo až o 20%1)
- Môže byť rýchlo a jednoducho inštalovaná alebo vymenená
- Zlepšuje ziskovosť
- Rýchle dodanie po celom svete
Meracie koleso
Typické podmienky pre aplikácie meracích kolies:
- Ložisko je montované v meracom kolese a pripevnené skrutkami na stroji
- Prachové a niekedy vlhké prostredie
Riešenia pre aplikácie meracích kolies
Výhody a funkčné vlastnosti
- Zvýšenie produktivity a životnosti v teréne v dôsledku:
- Optimalizovanej vnútornej geometrie
- Vysoká nosnosť
- Výnimočný balík funkcií na odolnosť voči kontaminácii s exkluzívnym tesnením
- Vymeniteľné s bežnými ložiskami meracích kolies
Lisovacie koleso a zatváracie koleso
Typické podmienky pre aplikácie lisovacích kolies a zatváracích kolies:
- Ložisko je osadené v lisovacom kolese alebo zatváracom kolese a upevnené na stroji.
- Pracuje v prostredí s prachom a niekedy vlhkým prostredím.
Riešenia pre aplikácie lisovacích kolies a zatváracích kolies
Výhody a funkčné vlastnosti
- Zvýšenie produktivity a životnosti v teréne v dôsledku:
- Optimalizovanej vnútornej geometrie
- Vysoká nosnosť
- Výnimočný balík funkcií na odolnosť voči kontaminácii s exkluzívnym tesnením
Otvárač diskov
Agri Hub S100
Typ 1
Agri Hub S20
Typ 2
Agri Hub S100
Typ 3
Agri Hub S50
Typ 4
Agri Hub S50/S100
Typ 5
|
Designation |
Type |
Bore/shaftdiameter |
Bolt pitchdiameter |
Holes |
Seal type |
Performance |
Discdiameter |
|
– |
|
mm |
|
– |
– |
– |
mm |
|
Disc opener – AgriHubs PER.HUB16-001 |
1 |
16,000 |
60,0 |
6 |
6-lip |
S100 |
up to 360 |
|
PER.KITHUB16-001 1) |
1 |
16,000 |
60,0 |
6 |
6-lip |
S100 |
up to 360 |
|
AGHU1675X6H-1LLC |
2 |
16,000 |
75,0 |
– |
3-lip LS |
S20 |
up to 380 |
|
AGHU1675X6H-LC1L |
2 |
16,000 |
75,0 |
– |
3-lip LS |
S20 |
up to 380 |
|
AGHU2075X6H-LC1L |
2 |
20,000 |
75,0 |
– |
3-lip LS |
S20 |
up to 380 |
|
AGHU2075X6F-1LLC |
2 |
20,000 |
75,0 |
– |
3-lip LS |
S20 |
up to 380 |
|
AGHU2075X6H-1LLC |
2 |
20,000 |
75,0 |
– |
3-lip LS |
S20 |
up to 380 |
|
AGHU1675X6H-MB1L |
3 |
16,000 |
75,0 |
– |
MS |
S100 |
up to 380 |
|
AGHU1675X6H-1LMB |
3 |
16,000 |
75,0 |
– |
MS |
S100 |
up to 380 |
|
AGHU2075X6F-1LMB1 |
3 |
20,000 |
75,0 |
– |
MS |
S100 |
up to 380 |
|
AGHU2075X6H-MB1L1 |
3 |
20,000 |
75,0 |
– |
MS |
S100 |
up to 380 |
|
AGHU2080X6F-1LMB |
3 |
20,000 |
80,0 |
– |
MS |
S100 |
up to 380 |
|
PER.BB204RPS59-FC |
3 |
20,000 |
79,4 |
5 |
6-lip |
S100 |
up to 380 |
|
PER.BB204RRY3-FC-A |
4 |
16,053 |
60,0 |
– |
1-lip |
S10 |
up to 360 |
|
PER.HUB16-005 |
5 |
16,065 |
78,0 |
6 |
6-lip |
S100 |
up to 380 |
Otvárač diskov
Agri Hub S100
Typ 6
Agri Hub S100
Typ 7
Agri Hub S100
Typ 8
Agri Hub S80
Typ 9
|
Designation |
Type |
Bore/shaftdiameter |
Bolt pitchdiameter |
Holes |
Seal type |
Performance |
Discdiameter |
|
– |
|
mm |
|
– |
– |
– |
mm |
|
Disc opener – AgriHubsPER.5203RSS57-FC |
6 |
17,000 |
65,0 |
6 |
6-lip |
S100 |
up to 380 |
|
PER.HUB20-001 |
7 |
20,000 |
80,0 |
– |
6-lip |
S100 |
up to 380 |
|
PER.KITHUB20-001 1) |
7 |
20,000 |
80,0 |
5 |
6-lip |
S100 |
up to 380 |
|
PER.HUB20-002 |
7 |
20,000 |
80,0 |
6 |
6-lip |
S100 |
up to 380 |
|
PER.HUB20-003 |
7 |
20,000 |
80,0 |
6 |
6-lip |
S100 |
up to 380 |
|
PER.HUB20-004 |
7 |
20,000 |
75,0 |
6 |
6-lip |
S100 |
up to 380 |
|
PER.HUB20-005 |
7 |
20,000 |
80,0 |
5 |
6-lip |
S100 |
up to 380 |
|
PER.HUB20-009 |
8 |
20,000 |
127,0 |
6 |
6-lip |
S100 |
up to 380 |
|
PER.HUB30-007 |
9 |
30,000 |
127,0 |
4 |
7-lip |
S80 |
up to 550 |
|
PER.HUB30-020 |
9 |
30,000 |
101,6 |
4 |
6-lip |
S80 |
up to 550 |
Otvárač diskov
Uzavreté dvojradové skrútené kosoúhlé guličkové ložisko
Typ 1
Špeciálne ložisko
Typ 2
Špeciálne ložisko
Typ 3
Dvojradové skrútené kosoúhlé guličkové ložisko
Typ 4
Špeciálne ložisko
Typ 5
Špeciálne ložisko
Typ 6
|
Designation |
Type |
Bore/shaftdiameter |
Outer diameter |
Widthouter ring |
Widthinner ring |
Seal type |
|
– |
|
mm |
|
|
|
– |
|
Disc Opener – Double row angular contact ball bearing (DRACBB) |
||||||
|
3204 CETN9 |
4 |
20,000 |
47,000 |
20,600 |
– |
– |
|
3204 CE-2RSH1TN9 |
1 |
20,000 |
47,000 |
20,600 |
– |
1-lip RSH |
|
3304 CETN9 |
4 |
20,000 |
52,000 |
22,200 |
– |
– |
|
3304 CE-2RSH1TN9 |
1 |
20,000 |
52,000 |
22,200 |
– |
1-lip RSH |
|
PER.5204-2RSW |
1 |
20,000 |
47,000 |
20,638 |
– |
1-lip |
|
Disc opener – Special bearings |
|
|
|
|
|
|
|
PER.BB203RRR5 |
3 |
13,061 |
40,000 |
12,000 |
18,288 |
1-lip |
|
PER.WBB205RPP62 |
3 |
14,500 |
53,086 |
18,200 |
29,150 |
3-lip LS |
|
PER.203RRR9 |
6 |
15,900 |
40,000 |
12,954 |
12,954 |
1-lip R |
|
PER.204RRR4 1) |
3 |
16,027 |
47,000 |
14,000 |
17,500 |
1-lip R |
|
PER.5204RRY2 |
2 |
16,027 |
45,225 |
22,820 |
26,000 |
2-lip / 1-lip F |
|
PER.BB205RRP2-A |
3 |
16,030 |
52,000 |
15,000 |
17,983 |
3-lip LS / 1-lip R |
|
PER.BB204RRY3-A |
3 |
16,053 |
45,225 |
15,494 |
18,669 |
2-lip |
|
PER.BB204RRY3-D |
3 |
16,053 |
45,225 |
15,494 |
18,669 |
2-lip / 1-lip R |
|
PER.BB204RRP3 |
3 |
16,053 |
45,225 |
15,494 |
18,669 |
3-lip LS / 1-lip F |
|
PER.5204RRF57-A |
5 |
16,100 |
47,000 |
16,100 |
22,100 |
4-lip |
Otvárač diskov
Špeciálne ložisko
Typ 7
Špeciálne ložisko
Typ 8
Špeciálne ložisko
Typ 9
Špeciálne ložisko
Typ 10
Špeciálne ložisko
Typ 11
Designation |
Type |
Bore/shaftdiameter |
Outer diameter |
Widthouter ring |
Widthinner ring |
Seal type |
– |
| mm |
|
|
| – |
Disc opener – Special bearingsPER.5204RRP51 |
7 |
16,129 |
47,000 |
26,000 |
29,175 |
3-lip LS / 1-lip F |
PER.5204RRP50 | 10 | 16,129 | 47,000 | 28,000 | 28,000 | 3-lip LS / 1-lip F |
PER.BB304RPP50 | 8 | 16,129 | 53,086 | 18,260 | 24,608 | 3-lip LS |
PER.WBB205RPP60-A | 11 | 16,129 | 53,086 | 18,263 | 19,430 | 3-lip LS |
PER.BB205RPP13 | 11 | 16,129 | 53,086 | 19,430 | 18,260 | 3-lip LS |
PER.5204RPP55 | 9 | 16,250 | 47,000 | 39,120 | 44,120 | 3-lip LS |
PER.BB203RYY2-B | 8 | 16,256 | 40,000 | 12,000 | 18,288 | 1-lip |
PER.203RYY2 | 8 | 16,256 | 40,000 | 12,000 | 18,288 | 2-lip |
PER.5203RPP2-A | 9 | 16,256 | 40,000 | 39,120 | 44,120 | 3-lip LS |
PER.205RP8 | 8 | 19,200 | 52,000 | 15,000 | 18,288 | 3-lip LS / none |
PER.205RRP2 | 8 | 19,202 | 52,000 | 15,000 | 21,107 | 3-lip LS / 1-lip R |
PER.BB205RRP2 | 8 | 19,202 | 52,000 | 15,000 | 21,107 | 3-lip LS / 1-lip R |
PER.W5204RP52-D | 7 | 20,000 | 47,000 | 21,900 | 25,200 | 3-lip LS |
PER.5204RRP52 | 7 | 20,000 | 47,000 | 23,000 | 26,300 | 3-lip LS / 1-lip RS1 |
PER.W5204-2RSTFPC3G6 | 10 | 20,000 | 47,000 | 23,812 | 23,812 | 1-lip F |
PER.205RRP5 | 8 | 20,000 | 52,000 | 15,000 | 21,107 | 3-lip LS / 1-lip R |
PER.206RRP4 | 8 | 25,146 | 62,000 | 18,000 | 22,225 | 3-lip LS / 1-lip R |
PER.206RRP50 | 8 | 30,000 | 62,000 | 18,000 | 22,225 | 3-lip LS / 1-lip R |
PER.5206RPP3 | 9 | 30,150 | 62,000 | 37,000 | 50,000 | 3-lip LS |
Meracie koleso a lisovacie koleso/zatváracie koleso
Špeciálne ložisko
Typ 1
Špeciálne ložisko
Typ 2
Špeciálne ložisko
Typ 3
Špeciálne ložisko
Typ 4
Špeciálne ložisko
Typ 5
Špeciálne ložisko
Typ 6
|
Designation |
Type |
Bore/shaftdiameter |
Outer diameter |
Widthouter ring |
Widthinner ring |
Seal type |
|
– |
|
mm |
|
|
|
– |
|
Gauge wheel – Special bearingsPER.5203RRR2 |
1 |
16,256 |
40,000 |
39,120 |
44,120 |
1-lip G |
|
PER.5203RSS2-A |
1 |
16,256 |
40,000 |
39,120 |
44,120 |
6-lip |
|
PER.5203-ZZW |
1 |
17,000 |
40,000 |
17,463 |
17,463 |
Double shielded |
|
PER.WP5203NRP2 |
2 |
15,660 |
30,000 |
69,000 |
38,800 |
3-lip LS |
|
Press wheel / Closing wheel – Specialbearings PER.5203RYY2 |
1 |
16,256 |
40,000 |
39,120 |
44,120 |
2-lip |
|
PER.5203RSS2 |
1 |
16,256 |
40,000 |
39,120 |
44,120 |
6-lip |
|
PER.5203RPP52 |
1 |
16,800 |
40,000 |
39,120 |
44,120 |
3-lip LS |
|
PER.5203RPP52-A |
1 |
16,800 |
40,000 |
39,120 |
44,120 |
3-lip LS |
|
PER.5203RPP54 |
3 |
16,256 |
40,000 |
39,120 |
72,000 |
3-lip LS |
|
PER.203RRR9 |
4 |
15,900 |
40,000 |
12,954 |
12,954 |
1-lip R |
|
PER.BB203RRR5 |
5 |
13,061 |
40,000 |
12,000 |
18,288 |
1-lip R |
|
PER.BB203RYY50 |
5 |
13,081 |
40,000 |
12,000 |
18,288 |
2-lip |
|
PER.BB203RYY2-B |
5 |
16,256 |
40,000 |
12,000 |
18,288 |
2-lip |
|
PER.BB203RRR2 |
5 |
16,256 |
40,000 |
12,000 |
18,288 |
1-lip R |
|
PER.BB203RYY2 |
5 |
16,256 |
40,000 |
12,000 |
18,288 |
2-lip |
|
PER.203RRY61 |
5 |
17,000 |
40,000 |
12,000 |
14,000 |
2-lip / 1-lip R |
|
PER.W5203RYY59 |
6 |
16,129 |
40,000 |
17,463 |
24,500 |
2-lip |
|
PER.W5203RRF58 |
6 |
17,000 |
40,000 |
24,300 |
30,500 |
4-lip / 1-lip RS1 |
|
PER.5204RP52-A |
6 |
20,000 |
47,000 |
21,900 |
25,200 |
3-lip LS |
|
PER.5204RPP53 |
6 |
20,000 |
47,000 |
39,120 |
44,120 |
3-lip LS |
|
PER.W5204RRY62 |
6 |
20,000 |
45,255 |
22,820 |
26,000 |
2-lip / 1-lip F |
|
PER.5206RRP50 |
6 |
22,150 |
62,000 |
37,000 |
37,000 |
3-lip LS / 1-lip F |
|
PER.5208RSS50 1) |
6 |
38,113 |
80,000 |
47,000 |
47,000 |
6-lip |
Meracie koleso a lisovacie koleso/zatváracie koleso
Špeciálna jednotka
Typ 7
Špeciálne ložisko
Typ 8
Špeciálna jednotka
Typ 9
Špeciálne ložisko
Typ 10
Špeciálne ložisko
Typ 11
Špeciálne ložisko
Typ 12
Designation |
Type |
Bore/shaftdiameter |
Outer diameter |
Widthouter ring |
Widthinner ring |
Seal type |
– |
| mm |
|
|
| – |
Seedmeter – Special bearings andunits |
|
|
|
|
|
|
PER.5203NYY50 | 7 | 15,850 | 40,000 | 25,400 | 30,400 | 2-lip |
Seedmeter drive shaft – Special bearings and units | ||||||
PER.205RR3 | 8 | 19,075 | 52,000 | 17,780 | 16,256 | 1-lip G |
PER.205HPPB2-2BF | 9 | 22,250 | 80,980 | 15,000 | 25,400 | 3-lip LS |
PER.204HRR2-C | 10 | 17,653 | 47,000 | 14,000 | 20,955 | 1-lip G |
PER.206HRR52-A | 10 | 22,700 | 62,000 | 16,000 | 22,000 | 1-lip G |
PER.W204HRRB2 | 11 | 17,653 | 47,000 | 14,000 | 20,955 | 1-lip R |
PER.205HPPB54 | 11 | 22,250 | 52,000 | 15,000 | 22,936 | 3-lip LS |
PER.205HRRB2 | 11 | 22,250 | 52,000 | 15,000 | 25,400 | 1-lip G |
PER.205HPPB2-A | 11 | 22,250 | 52,000 | 15,000 | 25,400 | 3-lip LS |
PER.204HYY2 | 12 | 17,653 | 47,000 | 14,000 | 20,955 | 2-lip |
PER.204HZZ2 | 12 | 17,653 | 47,000 | 14,000 | 20,955 | Double shielded |
PER.205HRR2 | 12 | 22,250 | 52,000 | 15,000 | 25,400 | 1-lip G |
PER.205HPP2 | 12 | 22,250 | 52,000 | 15,000 | 25,400 | 3-lip LS |
PER.206HPP3 | 12 | 30,150 | 62,000 | 37,000 | 50,000 | 3-lip LS |
1) Hladký vnútorný krúžok
