ŽATVA
Kombajn
Výzvy v aplikácii
Po niekoľkých mesiacoch nečinnosti sú kombajny podrobené náročným non-stop plánom. Ak sa častice plodiny, nečistoty a voda dostanú do kritických komponentov, ich životnosť sa výrazne skracuje. Výzvy zahŕňajú:
- Vnikanie častíc plodiny a iných tuhých kontaminantov
- Umytie stroja
- Kritickosť času úlohy, dostupnosť stroja
Ak nie sú ložiská a tesnenia navrhnuté pre tieto druhy podmienok, môže to ľahko viesť k poškodeniu a skorému zlyhaniu. Takéto udalosti môžu znížiť produktivitu, výrazne zvýšiť náklady na údržbu a znížiť celkovú ziskovosť.
Typické podmienky pre aplikácie kombajnov
- Prevádzkuje sa s neustálym vystavením silnému prachu a kontaktu s plodinou.
- Podlieha statickej nesúrodosti spôsobenej nepresnými montážnymi povrchmi.
Riešenia pre aplikácie kombajnov
Medzi mnohými produktmi, ktoré boli špeciálne vyvinuté na zvládanie náročných podmienok, SKF ponúka jednotky s vložkovými ložiskami (bez nutnosti opätovného mazania, rýchle a ľahké na montáž), rad guľôčkových a valčekových ložísk, tesnenia a mazacie systémy. Pre aplikácie, kde je vysoké riziko kontaminácie, môžu ložiská SKF s vložkovými ložiskami pre poľnohospodárstvo vďaka svojmu designu bez nutnosti opätovného mazania a zvýšenej životnosti pomôcť:
- Znížiť náklady na údržbu a vlastníctvo
- Udržať mazivo bez kontaminácie obilia
SKF vložkové ložiskové jednotky zahŕňajú tesniace riešenia vysokého výkonu, ktoré boli testované a overené v poľnohospodárskych podmienkach. V rámci presného použitia zahŕňa sortiment vložkových ložísk ložiská, ako aj ložiská a skrúteniny. Obe sú k dispozícii s tesnením optimalizovaným pre konkrétnu aplikáciu a úroveň kontaminácie v danom prostredí. Zjednotený charakter týchto konštrukcií znamená menej samostatných komponentov, čo umožňuje rýchlu a jednoduchú montáž pomocou metódy „plug and play“.
SKF tiež vyvinulo špecifický rad ložísk guľôčkových ložísk pre pozície s obmedzeným priestorom, ktoré neumožňujú montáž vložkového ložiska SKF alebo pre vyššie otáčky s tesným nasadením na hriadeľ a/alebo skrúteninu. Tieto ložiská disponujú vysokovýkonným tesnením a špecifickým mazivom pre drsné poľnohospodárske podmienky. Tento rad je označený príponou AAG-VA387 (napr. 6206-2RS1/AAG-VA387).
Disková kosačka
Ako diskové kosačky režú a pripravujú seno na sušenie, neplánované zastavenia na údržbu alebo opravy znamenajú stratu produkcie. Príliš často konvenčné ložiskové a tesniací systémy umožňujú takéto straty tým, že dovoľujú vstup častíc z prevodovky alebo iných kontaminantov do ložísk. Mohlo by nasledovať strata maziva, zlyhanie ložiska a nákladné poruchy, čo predstavuje riziko pre bezpečnosť prevádzkovateľa a finančné zisky.
Riešenia pre aplikácie diskových kosačiek
Navrhnuté tak, aby boli produktívnejšie a ľahšie sa udržiavali, odolné tesniace dizajny a jednotky s ložiskami bez nutnosti opätovného mazania od spoločnosti SKF môžu pomôcť predchádzať neplánovaným výpadkom prevádzky. SKF riešenia boli testované na odolnosť voči silnej vibrácii a náročným poľným podmienkam. S integrovaným a kompaktným dizajnom tiež pomáhajú výrobcovia originálnych dielov znížiť počet komponentov a urýchliť montáž.
Balíkovačka
Proces prevádzky radov plodín na baly vyžaduje zdvihnutie plodiny, jej zhutnenie a zabalenie do baliacej komory a vytlačenie hotového balíka. Veľa tejto manipulácie spočíva na valcoch a pri štvorhrannom baliči na posuvnej priečnej tyči (plunger), a preto sú potrebné viaceré ložiská na dosiahnutie účinného a presného procesu baliacej činnosti.
Výzvy v aplikácii
Balenie môže kladieť ťažké zaťaženie na komponenty stroja, a preto je nevyhnutné, aby ložiská dokázali tieto namáhania znášať. Je tiež veľmi dôležité, aby ložiská súčasne dokázali vylúčiť prach a obal plodiny s cieľom minimalizovať čas potrebný na údržbu a servis.
- Mnoho ložísk vystavených ťažkým zaťaženiam
- Prach a obal plodiny
- Zlepšovanie presnosti a kvality balíka
- Zvyšovanie produktivity
Ak nie sú podporné ložiská navrhnuté pre tieto druhy podmienok, môže ľahko dôjsť k poškodeniu a skorému zlyhaniu. Takéto udalosti môžu znížiť produktivitu, zvýšiť náklady na údržbu a znížiť celkovú ziskovosť.
Bežné podmienky pre aplikácie baličky
Prevádzkuje sa s vystavením obalu plodiny a prachu, v suchých podmienkach sena a s vyššími vlhkými podmienkami pri balení siláže.
Riešenia pre aplikácie baličky
Medzi mnohými produktmi, ktoré sú špeciálne vyvinuté na zvládanie náročných podmienok, SKF ponúka svoje vložné ložiská (bez nutnosti opätovného mazania, rýchle a jednoduché na montáž), rad kuličkových a valčekových ložísk a tesnenia. Pre aplikácie, kde je vysoké riziko kontaminácie, môžu SKF poľnohospodárske vložné ložiskové jednotky so svojím dizajnom bez nutnosti opätovného mazania a zvýšenou životnosťou pomôcť:
- Znížiť náklady na údržbu a vlastníctvo
- Zabrániť kontaminácii plodiny, pôdy alebo zásobníkov podzemnej vody mazivom
Bežné podmienky pre aplikácie zdvíhacieho zariadenia (pick-up assembly)
Zdvíhacie zariadenie (pick-up assembly) zbiera seno zo závetria do baliciej komory. Tine bar, zdvíhací bubon a sledovač kľuky sú všetky súčasťou podzariadenia zdvíhacieho zariadenia.
- Tine bar: Rámuje seno zo závetria do baliciej komory.
- Sledovač kľuky: Vytvára prevracací pohyb na tine bar, aby seno odložil do baliciej komory.
- Zdvíhací bubon: Otočí sa a podporuje viacero tine bar, vytvára rastlinný pohyb.
Riešenia pre aplikácie zdvíhacieho zariadenia (pick-up assembly)
Ložiská pre aplikácie zdvíhacieho zariadenia sú navrhnuté pre odolnosť voči nárazom a dlhú životnosť v prípade sledovačov kľuky a odolné tesnenia pre pozície tine baru a zdvíhacieho bubna.
1) Na základe testovania od spoločnosti SKF v porovnaní s konvenčnými ložiskami. Úspory a výsledky sa môžu líšiť v konkrétnych aplikáciách.
Kombajn – Hlava

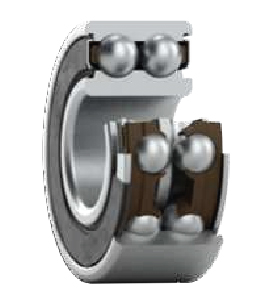

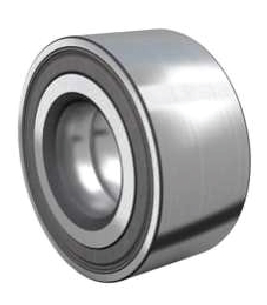

Dvojriadkové guľové ložisko so skrčeným uhlom kontaktu Typ 1

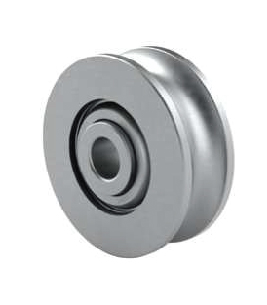

Špeciálne ložisko
Typ 2
Špeciálne ložisko
Typ 3

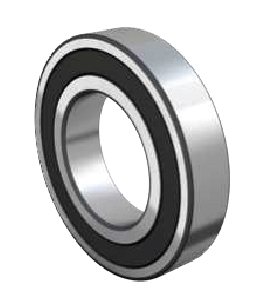

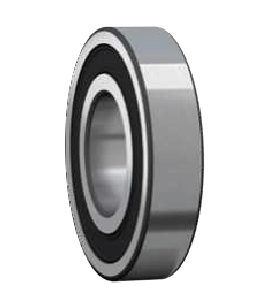

Ložisko s hlbokým žlabom Typ 4

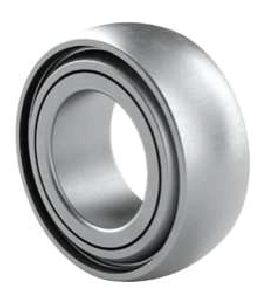

Vložné ložisko
Typ 5

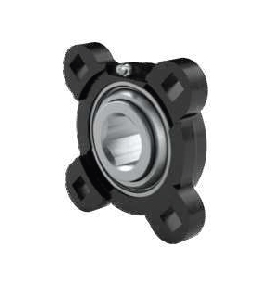

Montovaná jednotka
Typ 6
Designation |
Type |
Bore / shaftdiameter |
Bore type |
Outer diameter |
Seal type |
– |
| mm | – | mm | – |
Head – Double row angular contact ball bearing(DRACBB) 3201 ATN9 1) 1 |
12,000 |
Round |
32,0 |
– | |
3204 CE-2RS1TN9/C3 1) 1 | 20,000 | Round | 47,0 | 1-lip RS1 | |
3214 A 1) 1 | 70,000 | Round | 125,0 | – | |
PER.W5207HRRB60 2) 1 | 31,750 | Round | 72,0 | 1-lip G | |
PER.W5207RRRB60-A 1 | 31,750 | Round | 72,0 | 1-lip G | |
PER.GW5209HYYB2 2) 1 | 38,200 | Round | 85,0 | 2-lip | |
Head – Insert and special bearingsPER.203RPP50 1) 2 |
16,256 |
Round |
40,0 |
3-lip LS | |
PER.203RRR2 1) 2 | 16,256 | Round | 40,0 | 1-lip R | |
PER.203RRR2-G 1) 2 | 16,256 | Round | 40,0 | 1-lip R | |
PER.203RRR2-B 1) 2 | 16,256 | Round | 40,0 | 1-lip G | |
PER.FH206-18A 5 | 28,575 | Round | 62,0 | 1-lip F | |
PER.204HRR2 1) 3 | 17,653 | Hexagonal | 47,0 | 1-lip G | |
PER.204HRR2-B 1) 3 | 17,653 | Hexagonal | 47,0 | 1-lip G | |
PER.BB204HYY2 1) 3 | 17,653 | Hexagonal | 47,0 | 2-lip | |
PER.206HRRB6 3 | 25,425 | Hexagonal | 62,0 | 1-lip R | |
PER.207HRRB9 3 | 28,600 | Hexagonal | 72,0 | 1-lip G | |
Head – Deep groove ball bearing (DGBB) 6304-2RSH 4 |
20,000 |
Round |
52,0 |
1-lip RSH | |
6015-2RS1 4 | 75,000 | Round | 115,0 | 1-lip RS1 | |
Head – Mounted unit PER.207HPPB57-FT 6 |
31,775 |
Hexagonal |
130,2 |
3-lip LS | |
1) Válcový vonkajší priemer
2) Guličkový vonkajší priemer
Kombajn - Čisté zrno / Zvyšky

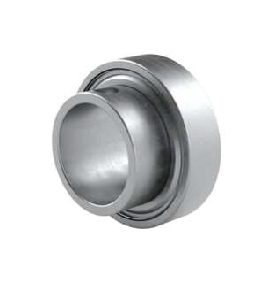

Špeciálne ložisko
Typ 7

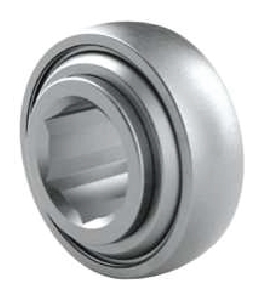

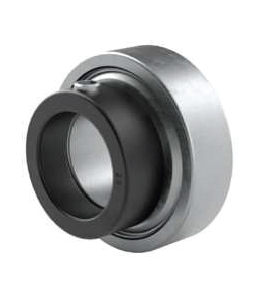

Vložné ložisko
Typ 8

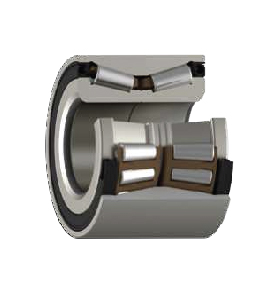

Tesnené guličkové ložisko s valcovým valčekom
Typ 9

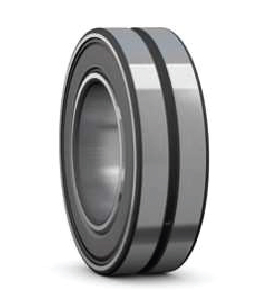

Guličkové ložisko s valcovým valčekom
Typ 10
|
Designation |
Type |
Bore / shaftdiameter |
Bore type |
Outer diameter |
Seal type |
|
– |
|
mm |
– |
mm |
– |
|
Feederhouse / Rotor – Sphericalroller |
bearings |
|
|
|
|
|
BS2-2206-2RS/VT143 |
9 |
30,000 |
Round |
62 |
1-lip RS1 |
|
BS2-2207-RS/VT143 |
9 |
35,000 |
Round |
72 |
1-lip RS1 |
|
22208 E |
10 |
40,000 |
Round |
80 |
– |
|
BS2-2208-2RS/VT143 |
9 |
40,000 |
Round |
80 |
1-lip RS1 |
|
BS2-2208-2RSW/GEM9 |
9 |
40,000 |
Round |
80 |
2RSW 1) |
|
BS2-2212-2RS/VT143 |
9 |
60,000 |
Round |
110 |
1-lip RS1 |
|
Feederhouse / Rotor – Insert and special bearings |
|||||
|
PER.W208HPPB16 |
7 |
31,780 |
Hexagonal |
80 |
3-lip LS |
|
PER.210HPPB20 |
10 |
31,877 |
Hexagonal |
90 |
3-lip LS |
|
PER.209HRRB2 |
7 |
38,100 |
Hexagonal |
85 |
1-lip G |
|
PER.FH208-40MMA |
8 |
40,000 |
Round |
80 |
1-lip F |
|
PER.W211HRRB50 |
7 |
44,475 |
Hexagonal |
100 |
1-lip G |
Kombajn - Čisté zrno / Zvyšky
Valcové ložisko s rovným vnútorným krúžkom
Typ 1
Guličkové ložisko s širokým vnútorným krúžkom
Typ 2
Vložné ložisko
Typ 3
Designation |
Type |
Bore / shaftdiameter |
Bore type |
Outer diameter |
Seal type |
– |
| mm | – | mm | – |
Clean Grain / Residue – Insert andspecial PER.203RRR5-A |
bearings 5 |
13,081 |
Round |
40,000 |
1-lip R |
PER.202HRR3 | 1 | 14,300 | Hexagonal | 35,000 | 1-lip G |
PER.205RPP10 | 5 | 16,030 | Round | 52,000 | 3-lip LS |
PER.203RRR6 | 5 | 16,256 | Round | 47,000 | 1-lip R |
PER.205RPP9 | 5 | 19,202 | Round | 52,000 | 3-lip LS |
PER.FH205-14A 1) | 3 | 22,225 | Round | 52,000 | 1-lip F |
PER.205HPPB2 | 2 | 22,250 | Hexagonal | 52,000 | 3-lip LS |
PER.205RPPB7 | 6 | 23,813 | Round | 52,000 | 3-lip LS |
PER.FH205A 1) | 3 | 25,000 | Round | 52,000 | 1-lip F |
PER.HCN205A | 3 | 25,000 | Round | 52,000 | 1-lip G |
PER.UCN205A | 4 | 25,000 | Round | 52,000 | 1-lip G |
YEL 205-2DW/AG | 3 | 25,000 | Round | 52,000 | 3-lip HS |
YAR 205-2DW/AG | 4 | 25,000 | Round | 52,000 | 3-lip HS |
PER.FH205-16A 1) | 3 | 25,400 | Round | 52,000 | 1-lip F |
PER.HC205-16A-A | 3 | 25,400 | Round | 52,000 | 1-lip G |
YEL 205-100-2DW/AG | 3 | 25,400 | Round | 52,000 | 3-lip HS |
PER.206HRR6 | 1 | 25,425 | Hexagonal | 62,000 | 1-lip R |
PER.206HPPB5 | 2 | 25,425 | Hexagonal | 62,000 | 3-lip LS |
PER.G206HPPB4 | 2 | 25,425 | Hexagonal | 62,000 | 3-lip LS |
PER.G207HRR28 | 1 | 27,559 | Hexagonal | 78,054 | 1-lip R |
PER.FH206-18A 1) | 3 | 28,575 | Round | 62,000 | 1-lip F |
YEL 206-102-2DW/AG | 3 | 28,575 | Round | 62,000 | 3-lip HS |
PER.208HPPB52 | 2 | 28,600 | Hexagonal | 80,000 | 3-lip LS |
PER.207HRRB58 | 2 | 28,600 | Hexagonal | 72,000 | 1-lip G |
PER.FH206A 1) | 3 | 30,000 | Round | 62,000 | 1-lip F |
PER.HC206A | 3 | 30,000 | Round | 62,000 | 1-lip G |
PER.UCN206A | 4 | 30,000 | Round | 62,000 | 1-lip G |
YEL 206-2DW/AG | 3 | 30,000 | Round | 62,000 | 3-lip HS |
YAR 206-2DW/AG | 4 | 30,000 | Round | 62,000 | 3-lip HS |
PER.206RP2 | 5 | 30,000 | Round | 62,000 | 3-lip LS |
PER.FH206-19A 1) | 3 | 30,162 | Round | 62,000 | 1-lip F |
YEL 206-103-2DW/AG | 3 | 30,162 | Round | 62,000 | 3-lip HS |
PER.FH206-20A 1) | 3 | 31,750 | Round | 62,000 | 1-lip F |
PER.FH207-20A 1) | 3 | 31,750 | Round | 72,000 | 1-lip F |
PER.HCN207-20A-A | 3 | 31,750 | Round | 72,000 | 1-lip G |
YEL 207-104-2DW/AG | 3 | 31,750 | Round | 72,000 | 3-lip HS |
PER.207RRR14 | 1 | 31,826 | Round | 72,000 | 1-lip R |
1) Rovný vnútorný krúžok
Kombajn - Čisté zrno / Zvyšky
Vložné ložisko
Typ 4
Válcové ložisko s rovným vnútorným krúžkom
Typ 5
Guličkové ložisko s rovným vnútorným krúžkom
Typ 6
Designation |
Type |
Bore/shaftdiameter |
Bore type |
Outer diameter |
Seal type |
– |
| mm | – | mm | – |
Clean Grain/Residue –Insert and special bearings | |||||
PER.FH207-22A 1) | 3 | 34,925 | Round | 72 | 1-lip F |
PER.FHR207-22A 1) | 3 | 34,925 | Round | 72 | 1-lip F |
PER.HC207-22A-B | 3 | 34,925 | Round | 72 | 1-lip G |
YEL 207-106-2DW/AG | 3 | 34,925 | Round | 72 | 3-lip HS |
PER.FH207A-B 1) | 3 | 35,000 | Round | 72 | 1-lip F |
PER.HCN207A | 3 | 35,000 | Round | 72 | 1-lip G |
PER.UCN207A | 4 | 35,000 | Round | 72 | 1-lip G |
PER.207RRR3 | 1 | 35,000 | Round | 72 | 1-lip G |
YEL 207-DW/AG | 3 | 35,000 | Round | 72 | 3-lip HS |
YAR 207-DW/AG | 4 | 35,000 | Round | 72 | 3-lip HS |
PER.FH207-23A 1) | 3 | 36,512 | Round | 72 | 1-lip F |
YEL 207-107-2DW/AG | 3 | 36,512 | Round | 72 | 3-lip HS |
PER.HC207-23A-A | 3 | 36,513 | Round | 72 | 1-lip G |
PER.FH208-24AF-A | 3 | 38,100 | Round | 80 | 1-lip F |
PER.HCN208-24A-A | 3 | 38,100 | Round | 80 | 1-lip G |
YEL 208-108-2DW/AG | 3 | 38,100 | Round | 80 | 3-lip HS |
PER.FH208-40MMA | 3 | 40,000 | Round | 80 | 1-lip F |
PER.HCN208A | 3 | 40,000 | Round | 80 | 1-lip G |
PER.UCN208A | 4 | 40,000 | Round | 80 | 1-lip G |
YEL 208-2DW/AG | 3 | 40,000 | Round | 80 | 3-lip HS |
YAR 208-2DW/AG | 4 | 40,000 | Round | 80 | 3-lip HS |
PER.HC209-26A | 3 | 41,275 | Round | 85 | 1-lip G |
YEL 209-111-2DW/AG | 3 | 42,862 | Round | 85 | 3-lip HS |
PER.FH209-28A | 3 | 44,450 | Round | 85 | 1-lip F |
PER.HC209-28A | 3 | 44,450 | Round | 85 | 1-lip G |
YEL 209-112-2DW/AG | 3 | 44,450 | Round | 85 | 3-lip HS |
PER.FH209A | 3 | 45,000 | Round | 85 | 1-lip F |
PER.HCN209-A | 3 | 45,000 | Round | 85 | 1-lip G |
PER.UCN209A | 4 | 45,000 | Round | 85 | 1-lip G |
YEL 209-2DW/AG | 3 | 45,000 | Round | 85 | 3-lip HS |
YAR 209-2DW/AG | 4 | 45,000 | Round | 85 | 3-lip HS |
1) Rovný vnútorný krúžok
Kombajn - Čisté zrno / Zvyšky
Ložisko s hlbokým žlabom
Typ 1
Tesnené guličkové ložisko s valcovým valčekom
Typ 2
Guličkové ložisko s valcovým valčekom
Typ 3
Designation |
Type |
Bore/shaftdiameter |
Bore type |
Outer diameter |
Seal type |
– |
| mm | – | mm | – |
Clean Grain/Residue – Sphericalroller |
bearings |
|
|
|
|
BS2-2210-2RS/VT143 | 2 | 50 | Round | 90 | 1-lip RS1 |
22211 E | 3 | 55 | Round | 100 | – |
22213 E/C3 | 3 | 65 | Round | 120 | – |
Clean Grain/Residue – Deep groove ball bearing | |||||
6012-2RS1 | 1 | 60 | Round | 95 | 1-lip RS1 |
6218-2RS1 | 1 | 90 | Round | 160 | 1-lip RS1 |
6020-2RS1 | 1 | 100 | Round | 150 | 1-lip RS1 |
Kombajn - Čisté zrno / Zvyšky

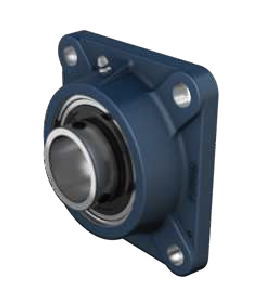

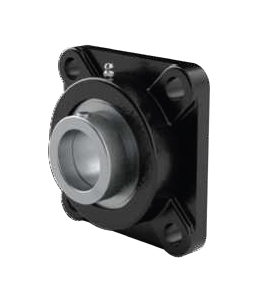

Montovaná jednotka
Typ 4
Montovaná jednotka
Typ 5
Designation |
Type |
Bore/shaftdiameter |
Housingmaterial |
Number of holes |
Housingshape |
Boltspacing |
Seal type |
– |
| mm | – | – | – | mm | – |
Clean Grain/Residue – Mountedunits FYTBK 20 WD |
4 |
20,000 |
Composite |
2 |
Oval |
90,0 |
3-lip HS |
FYTBK 25 WD | 4 | 25,000 | Composite | 2 | Oval | 99,0 | 3-lip HS |
FYTBK 30 WD | 4 | 30,000 | Composite | 2 | Oval | 116,5 | 3-lip HS |
FY 2.7/16 TF | 5 | 61,913 | Grey cast iron | 4 | Square | 143,0 | 1-lip 2F |
Diskový kosač - Disk/čepel
Ložisko s hlbokým žlabom
Typ 1
Agri Hub M100
Typ 2
Designation |
Type |
Bore/shaftdiameter |
Bore type |
Outer diameter |
Seal type |
– |
| mm | – | mm | – |
Disc/blade – Deep groove ball bearing(DGBB) 6207-2RS1 |
1 |
35 |
Round |
72,000 |
1-lip RS1 |
6207-2RSH | 1 | 35 | Round | 72,000 | 1-lip RSH |
6307-2RS1 | 1 | 35 | Round | 80,000 | 1-lip RS1 |
6307-2RSH | 1 | 35 | Round | 80,000 | 1-lip RSH |
Disc/blade – Agri Hub BAH-0013 E |
2 |
35 |
Round |
72,043 |
CS 1) |
BAH-0013 D | 2 | 35 | Round | 72,043 | CS |
BAH-0013 AB | 2 | 35 | Round | 72,043 | CS 2) |
1) Tesnenie s nízkym trením
2) Olejové tesnenie
Diskový kosač - Disk/čepel
Špeciálne ložisko
Typ 3
Špeciálne ložisko
Typ 4
Špeciálne ložisko
Typ 5
Špeciálne ložisko
Typ 6
Špeciálne ložisko
Typ 7
Agri Hub M100
Typ 8
Designation |
Type |
Bore/shaftdiameter |
Bore type |
Outer diameter |
Seal type |
– |
| mm | – | mm | – |
Pick-up – SpecialbearingPER.CF5002NYY8 |
3 |
12,700 |
Integral bolt |
38,1 |
2-lip |
PER.CF5202RYY | 4 | 12,700 | Round | 38,1 | 2-lip |
PER.CF202RRR9 | 4 | 12,827 | Round | 38,1 | 1-lip R |
PER.FHR6005-XD-A | 5 | 27,280 | Round | 47,0 | 1-lip R |
PER.FHR6005-XD-D | 6 | 27,280 | Round | 47,0 | 1-lip R |
PER.207HRRB12 | 7 | 28,600 | Hexagonal | 72,0 | 1-lip G |
PER.207HRRB17 | 7 | 31,775 | Hexagonal | 72,0 | 1-lip G |
Pick-up – Agri Hub BAH-0069 |
8 |
42,000 |
Round |
78,0 |
CS |
Balenie - Okrúhly balík
Montovaná jednotka
Typ 1
Špeciálna montovaná jednotka
Typ 2
Špeciálna montovaná jednotka
Typ 3
Montovaná jednotka
Typ 4
|
Balenie - Okrúhly balík
Špeciálne ložisko
Typ 5
Špeciálne ložisko
Typ 6
Vložné ložisko
Typ 7
Špeciálne ložisko
Typ 8
Ložisko s hlbokým žlabom
Typ 9
Vložné ložisko
Typ 10
Designation |
Type |
Bore / shaftdiameter |
Bore type |
Outer diameter |
Seal type |
– |
| mm | – | mm | – |
Round baler – Insert and specialbearings PER.205RY3 1) |
5 |
19,050 |
Round |
52 |
2-lip |
PER.206RPP16 1) | 5 | 19,177 | Round | 62 | 3-lip LS |
PER.206RRR14 1) | 5 | 31,773 | Round | 62 | 1-lip G |
PER.207HPPB55 | 8 | 31,775 | Hexagonal | 72 | 3-lip LS |
PER.W208HPP21 1) | 8 | 31,775 | Hexagonal | 80 | 3-lip LS |
PER.GW208HPPB50 | 8 | 31,775 | Hexagonal | 80 | 3-lip LS |
PER.GW208HPPB22 | 8 | 31,877 | Hexagonal | 80 | 3-lip LS |
PER.210HPP20 1) | 8 | 31,877 | Hexagonal | 90 | 3-lip LS |
PER.GW208HPPB29 | 8 | 31,877 | Hexagonal | 80 | 3-lip LS |
PER.W208HYYB60 | 8 | 31,877 | Hexagonal | 80 | 2-lip |
PER.W208HRRB6 | 8 | 34,950 | Hexagonal | 80 | 1-lip G |
PER.CF6007RPP51 | 6 | 35,000 | Round | 72 | 3-lip LS |
PER.W208RPP53 1) | 5 | 38,100 | Round | 80 | 3-lip LS |
PER.W208RPPB10 | 5 | 38,113 | Round | 80 | 3-lip LS |
PER.W215HPP52 1) | 8 | 38,250 | Hexagonal | 130 | 3-lip LS |
PER.208RRR4 1) | 5 | 38,892 | Round | 80 | 1-lip G |
PER.GW210HPPB50 | 8 | 44,475 | Hexagonal | 90 | 3-lip LS |
PER.GW211HPPB51 | 8 | 44,475 | Hexagonal | 100 | 3-lip LS |
PER.W312HPP51 1) | 8 | 44,602 | Hexagonal | 130 | 3-lip LS |
Round baler – Deep groove ball bearing(DGBB) 6307-2RS1 |
9 |
35,000 |
Round |
80 |
1-lip RS1 |
6211-2RS1/C3 | 9 | 55,000 | Round | 100 | 1-lip RS1 |
Round baler – Insert bearings PER.FHR208-24A 1) |
10 |
38,100 |
Round |
80 |
1-lip F |
PER.UCR208-24AT-A | 7 | 38,100 | Round | 80 | 1-lip G |
PER.UCR212-39AT-A | 7 | 61,912 | Round | 110 | 3-lip LS |
1) Cylindrical outside diameter |
|
|
|
|
|
Balenie - Štvorcový balík
Špeciálne ložisko
Typ 1
Špeciálne ložisko
Typ 2
Špeciálne ložisko
Typ 3
Špeciálne ložisko
Typ 4
Ložisková jednotka náboja (HBU1T)
Typ 5
Guličkové ložisko s valcovým valčekom
Typ 6
Designation |
Type |
Bore / shaftdiameter |
Bore type |
Outer diameter |
Seal type |
– |
| mm | – | mm | – |
Square baler – Special bearing |
|
|
|
|
|
BBY-0076 | 1 | 6,350 | Round | 31,50 | 2-lip |
BBY-0083 | 1 | 6,350 | Round | 31,50 | 2-lip |
PER.TG1603RRR50-A | 1 | 6,477 | Round | 31,75 | 1-lip G |
PER.CF203RRR3-B | 2 | 15,951 | Round | 50,80 | 1-lip F |
PER.CF6901NY | 3 | 19,050 | Integral bolt (long) | 63,50 | 2-lip |
PER.CF6901NY-A | 3 | 19,050 | Integral bolt (short) | 63,50 | 2-lip |
PER.205RYY3 | 2 | 19,202 | Round | 63,50 | 2-lip |
PER.208RRRB5 | 4 | 36,525 | Round | 80,00 | 1-lip F |
Square baler – Hub bearing unit tapered first generation (HBU1T) | |||||
BTHB1866046ACQ | 5 | 41,000 | Round | 68,00 | CS |
Square baler – Spherical roller bearing (SRB) |
|
|
|
|
|
22213 E | 6 | 65,000 | Round | 120,00 | – |
23220 CC/W33 | 6 | 100,000 | Round | 180,00 | – |
