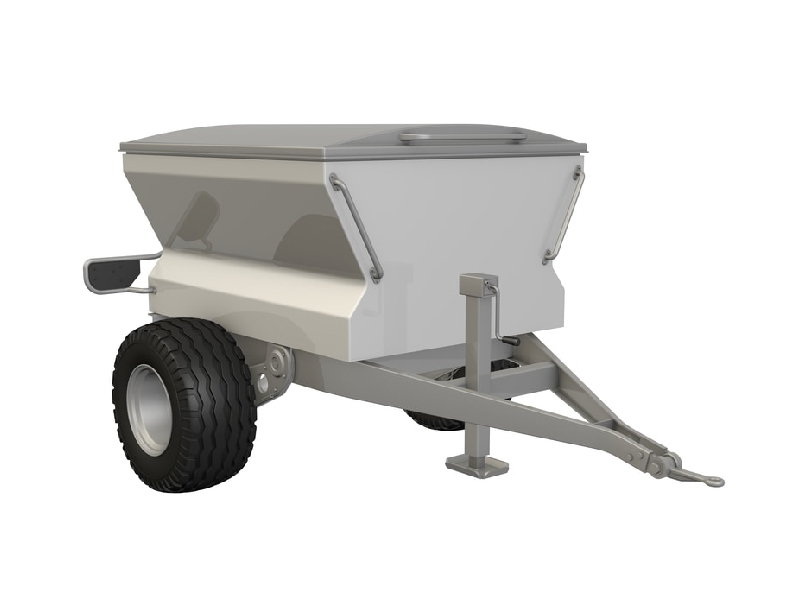

Príslušenstvo a kolesá prívesu

Implementačné koleso a chôdzna páka obrábacích a sejacích strojov.

Okrem samotných diskov na obrábanie alebo sejbu sa používajú viaceré ložiská na montáž implementačných kolies a na poskytnutie štruktúr podpory chôdznej páky.

Príslušenstvo

Výzvy v aplikácii

Implementy a príslušenstvo existujú v rôznych tvaroch a veľkostiach, ale to, čo majú spoločné, je, že príslušné ložiská musia znášať náročné pracovné prostredie. Niektoré z výziev, ktorým čelia, zahŕňajú:

Kombinované radiálne a axiálne zaťaženie
Nárazové zaťaženie
Vyššie rýchlosti stroja (pre vyššiu produktivitu)

Ak nie sú ložiská a tesnenia navrhnuté pre tieto podmienky, môže ľahko dôjsť k poškodeniu a skorému zlyhaniu. Takéto udalosti znížia produktivitu, výrazne zvýšia náklady na údržbu a znížia celkovú ziskovosť.

Riešenia pre príslušenstvo a kolesá prívesov

Pre podporu implementačných kolies a chôdznych pások ponúka SKF sortiment jednoriadkových kužeľových valivých ložísk. V týchto aplikáciách sú ložiská používané v opačných pároch a sú navrhnuté na zvládanie kombinovaných zaťažení (súčasné radiálne a axiálne).

Implementácia kolesa a kráčajúceho pása – Ložiská

Designation	Innerdiameter (d)	Outerdiameter (D)	Total width (T)	Width cup (C)	Width cone (B)
–	mm
Implement wheel and walking beam – Tapered roller bearings
PER.LM11949/10	19,050	45,237	15,494	12,065	16,637
PER.LM12749/10	21,986	45,237	15,494	12,065	16,637
PER.L44643/10	25,400	50,292	14,224	10,668	14,732
PER.L44649/10	26,988	50,292	14,224	10,668	14,732
PER.LM67048/10	31,750	59,131	15,875	11,811	16,764
PER.15123 and PER.15250	31,750	63,500	18,161	16,875	19,050
PER.15126 and PER.15250	31,750	63,500	20,637	16,875	20,638
PER.2790/20	33,338	76,200	23,812	19,050	25,654
PER.LM48548/10	34,925	65,088	18,034	13,970	18,288
PER.25877 and PER.25821	34,925	73,025	23,812	19,050	24,608
PER.68149/11	34,988	59,974	15,875	11,938	16,764
PER.30207	35,000	72,000	18,250	15,000	17,000
PER.JL69349/10	38,000	63,000	17,000	13,500	17,000
PER.LM29749/10	38,100	65,088	18,034	13,970	18,288
PER.LM501349/10	41,275	73,431	19,558	14,732	19,812
PER.342A-A and PER.332	41,275	80,000	28,575	17,828	29,977
PER.25580/20	44,450	82,931	23,812	19,050	25,400
PER.HM803149/10	44,450	88,900	30,162	23,020	29,370
PER.460 and PER.453A	44,450	107,950	30,162	22,225	29,317
PER.33109	45,000	80,000	26,000	20,500	26,000
PER.LM102949/10	45,242	73,431	19,558	15,748	19,812
PER.LM603049/11	45,242	77,788	19,842	15,080	19,842
PER.25590/20	45,618	82,931	23,812	19,050	25,400
PER.JLM 104948 and PER.JLM 104910	50,000	82,000	21,500	17,000	21,500
PER.LM104949/11	50,800	82,550	21,116	16,510	22,225
PER.3780/20	50,800	93,264	30,162	23,812	30,302
PER.33889 and PER.33821	50,800	95,250	27,783	22,225	28,575
PER.JLM506849/10	55,000	90,000	23,000	18,500	23,000
PER.387AS and PER.382A	57,150	96,838	21,000	15,875	21,946
PER.45289 and PER.45220	57,150	104,775	30,162	23,812	30,958
PER.39585 and PER.39520	63,500	112,712	30,162	23,812	30,162
PER.HM212049/11	66,675	122,238	38,100	29,718	38,354
PER.HM218248 and PER.HM218210	89,974	146,975	40,000	32,500	40,000
